品质无所畏惧 互感器综合测试仪 【三标准功率源】精工细致打造

互感器综合测试仪,【天正华意电气设备有限公司(衡水分公司)tianzh3611-37】拥有经验4年,技术专业,坚持以客户为中心,从原材料采购到生产工艺,再到终的产品检验,每一步都严格把关,详情拨打电话免费了解更多,联系人:杨经理,地址:平度市平安路2号。

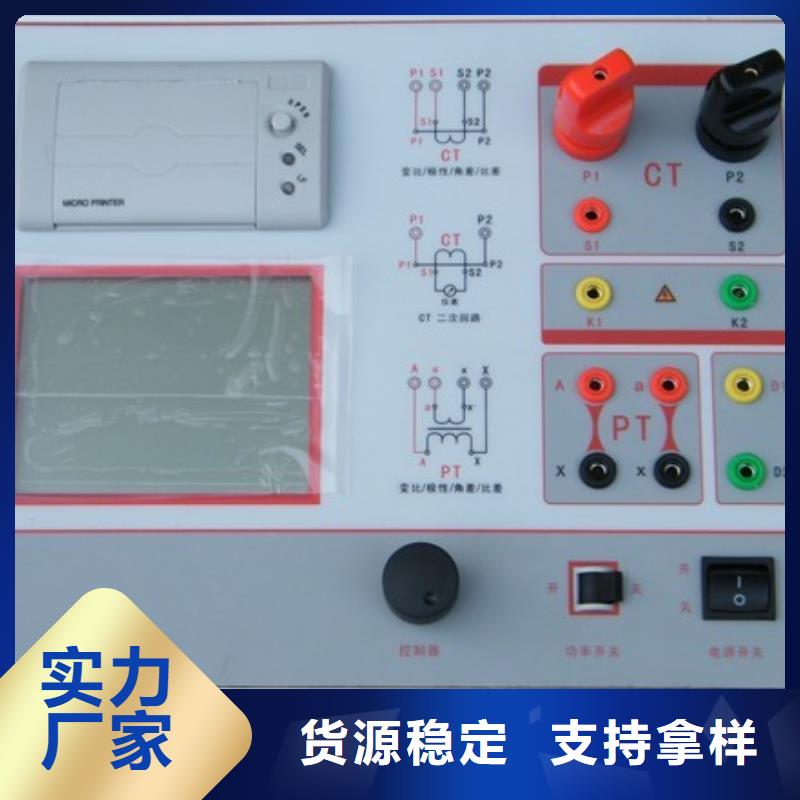

互感器综合测试仪试验过程中通过按下控制器可终止试验，测试完毕后自动计算出一次侧与二次侧的相位角差，实际测的变比值与用户设定的额定变比的百分比差（图31）。按下 “打印”即可打印出测试结果， “保存”即可保存测试结果， “退出”可返回至参数设置菜单。如果显示均为9，则说明误差超出显示范围，请检查设定值。图30 ，PT角差比差测试界面图31，PT角差比差测试结果界面5、PT交流耐压试验1）、参数设置：　在PT测试主界面中，选择进入“交流耐压”试验界面（如图32），设置好设定电压值：0～1000V。2）、实验：参照图33接线，被测PT二次侧短接与测试仪电压输出口K2连接，电压输出口另一端K1连接互感器外壳。检查接线完成后，合上功率开关，选择 “开始”选项，按下即开始升压，电压保持时间默认为1分钟，测试过程中，仪器内部对互感器二次绕组与外壳之间的漏电流实时检测，如果发现电流迅速增加，将会自动回零，页面会显示测试异常。图32，PT交流耐压测试界面 图33，PT交流耐压接线图6、PT负荷试验1）、参数设置：　在PT测试主界面中，选择进入“负荷”试验界面（，设置额定二次电压值：100V、100/√3、100/3、150V、220V。2）、试验：　测试仪的K1、K2为电压输出端，参照图35进行接线，将被测负荷（负载）接测试仪的K1、K2端，检查接线无误后，合上功率开关，选择“开始”即开始试验，试验完成后，即显示负荷性测试结果，可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。

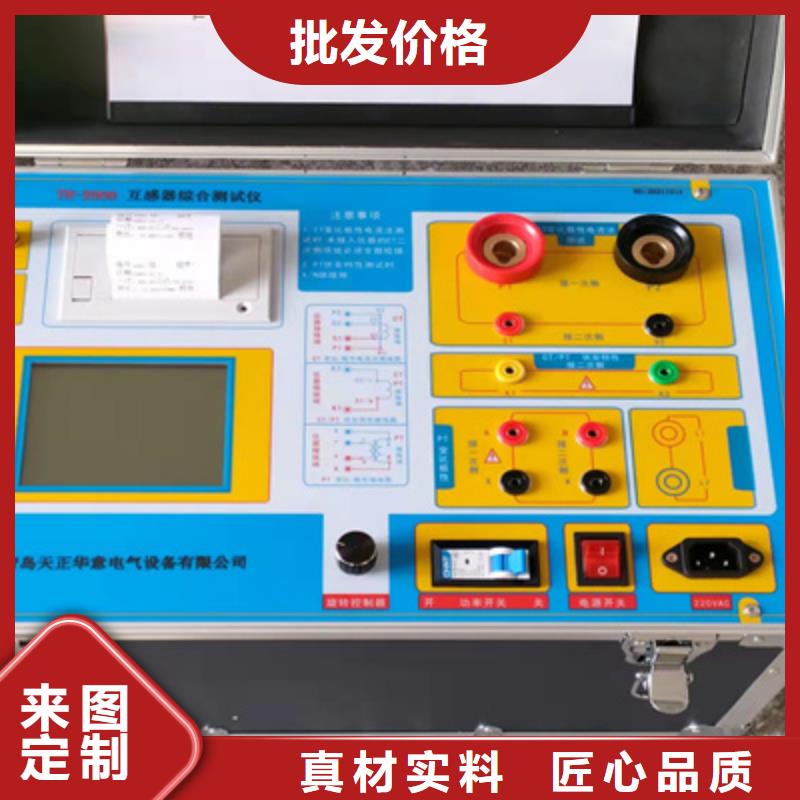

互感器综合测试仪设计用途 设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。二.参考标准GB 1207-2006、GB 1208-2006三.主要特征支持检测CT和PT满足 GB1207、GB1208等规程要求.无需外接其它辅助设备，单机即可完成所有检测项目.自带微型快速打印机、可直接现场打印测试结果.操作简便，带有智能提示，使用户更易上手操作。.大屏幕液晶，图形化显示接口.按规程自动给出CT/PT（励磁）拐点值.自动给出5％和10％误差曲线.可保存3000组测试资料，掉电后不丢失.支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.小巧轻便≤22Kg，非常利于现场测试.四．测试仪主要测试功能：（见表1）CT（保护类、计量类）PT伏安特性（励磁特性）曲线 伏安特性（励磁特性）曲线自动给出拐点值 自动给出拐点值自动给出5％和10％的误差曲线 变比测量变比测量 极性判断比差测量 比差测量相位（角差）测量 相位（角差）测量极性判断 交流耐压测试一次通流测试 二次负荷测试交流耐压测试 二次绕组测试二次负荷测试 铁心退磁?二次绕组测试 铁心退磁表1五. 测试仪主要技术参数： （见表2）项 目参 数工作电源AC220V±10％ 、50Hz 设备输出0～1000Vrms， 5Arms（20A峰值）注：0～5A为真实值，大于5A～20A为计算值大电流输出0～1000A励磁精度≤0.5％（0.2％＊读数＋0.3％＊量程）二次绕组电阻测量范围0.1～300Ω精度≤0.5％（0.2％＊读数＋0.3％＊量程）二次实际负荷测量范围5～1000VA精度≤0.5％（0.2％＊读数＋0.3％＊量程）±0.1VA相位测量（角差）精度4min分辨率0.1min比差精度0.05％CT变比测量范围≤25000A/5A（5000A/1A）精度≤0.5％PT变比测量范围≤500KV精度≤0.5％工作环境温度：－10℃ ～ 40℃，湿度：≤90％，海拔高度：≤1000m尺寸、重量尺寸：410mm × 260mm × 340mm

互感器综合测试仪主菜单界面仪器开机即进入主菜单，界面如图3所示：图3、主菜单界面主菜单共有八个可选项，分别为：CT规程测试、CT单点测试、CT直阻测试、CT变比粗测、PT变比极性、国标查询、历史数据、系统设置。当光标指向哪一个功能选项时，哪个选项就变为反色显示，可见图四界面中选中项为‘CT规程测试’功能，按上下左右键可改变光标指向的选项。此时，按‘’确定键进入选中的功能显示屏。顶端显示栏显示出设备名称和编号、当前的日期和时间；底端栏为提示行，提示出当前选项的功能。各功能选项的用途分别为：?CT规程测试：按互感器检定规程对被测CT进行各负荷点校验，给出检测结果。?CT单点测试：对被测CT进行自选负荷点校验，给出检测结果。?CT直阻测试：对被测CT的直流电阻进行测量。?CT变比粗测：对被测CT进行变比值的粗略测量。?PT变比极性：对PT进行变比和极性的近似测量。?国标查询：仪器内置互感器校验的标准，通过次界面可以查阅相关的标准要求。?历史数据：查看已保存的测试结果记录。同时可将仪器内部保存的测试记录上传到后台管理计算机，方便用户进行测试结果的管理。?系统设置：生产厂商调试用界面，用户不需了解。2、CT规程测试界面在选中‘CT规程测试’功能时，进入规程测试设置屏。如图4所示：图4、CT规程测试参数设置界面参数设置屏可见，项目有：试品编号、试品型号、额定电流、额定负荷、CT_变比、CT_精度、功率因数、设置日期、设置时间、开始规程测试；同时还给出具体接线图。各项参数的含义和作用如下：?试品编号：对被测CT人为的进行编号，以便查询方便，多可设置12位数字或字母。?试品型号：被测CT的型号，多可设置12位数字或字母。?
